ПРОЕКТИРОВАНИЕ
Проектирование ангаров и зданий из металлоконструкций
Разрабатываем проектную и рабочую документацию для арочных ангаров и зданий со стальным каркасом. Увязываем назначение объекта, условия участка, конструкции и инженерное обеспечение.
Проектируем складские, производственные и хозяйственные здания в Москве и Московской области. До начала работ согласуем, какие решения, расчёты и чертежи нужны вашему объекту.
Что вы получите
Понятный комплект материалов: от размещения здания на участке до чертежей, по которым подрядчик сможет выполнять согласованные работы.
Проектная документация — ПД
Основные решения по участку, планировке, архитектуре, несущим конструкциям и инженерному обеспечению. Состав разделов определяем под назначение и характеристики здания.
Рабочая документация — РД
Размеры и отметки, схемы расположения элементов, узлы и спецификации материалов. По этим чертежам строители понимают, что и как выполнять.
Согласованный состав выдачи
Перечень разделов, стадий и форматы передачи фиксируем в предложении и договоре. Образец оформления документации для похожей задачи предоставим по запросу с учётом конфиденциальности.
Что прорабатываем в проекте
Участок и работа здания
Размещение ангара, въезды, ворота и проезды. Внутри — зоны хранения или производства, движение техники, рабочие и служебные помещения.
Основание, фундаменты и полы
Используем данные о грунтах и нагрузки от здания, стеллажей, транспорта и оборудования. Увязываем фундаменты с несущей системой, а конструкцию пола — с будущей эксплуатацией.
Несущие конструкции
Прорабатываем выбранную схему: арочную оболочку или каркас. Для стального каркаса комплект КМ показывает расположение, сечения и основные соединения элементов. Необходимые рабочие комплекты определяем по конструкции здания.
Деталировка КМД
Это отдельная подготовка чертежей деталей и сборок для изготовителя по согласованным решениям КМ. Включение КМД, требования завода и границы ответственности оговариваем отдельно.
Кровля и ограждения
Подбираем решения стен и кровли под температурный режим: профилированный лист, панели или другое согласованное исполнение. Прорабатываем утепление, примыкания, ворота и отвод воды.
Инженерные системы и безопасность
Определяем необходимое электроснабжение, вентиляцию, отопление, воду и водоотведение. Увязываем инженерные решения с оборудованием и требованиями пожарной безопасности; специальные системы и наружную инфраструктуру согласуем отдельным объёмом.
Подробно о комплектах: КМ — металлические конструкции · КМД — деталировка для изготовления.
Как проходит работа
ШАГ 01
Уточняем задачу
Обсуждаем назначение, размеры, высоту, оборудование и условия эксплуатации. Изучаем документы участка и отмечаем недостающие исходные данные.
ШАГ 02
Согласуем размещение и схему
Прорабатываем планировку, ворота, подъезды и несущую систему. Вы проверяете, подходит ли здание для будущей работы, до подробной разработки.
ШАГ 03
Разрабатываем и увязываем решения
Сопоставляем архитектуру, конструкции, фундаменты и инженерные системы. Учитываем нагрузки, проёмы и требования к оборудованию.
ШАГ 04
Передаём документацию
Выпускаем согласованные электронные и бумажные комплекты. Порядок ответов на вопросы подрядчика и объём дальнейшего сопровождения закрепляем в договоре.

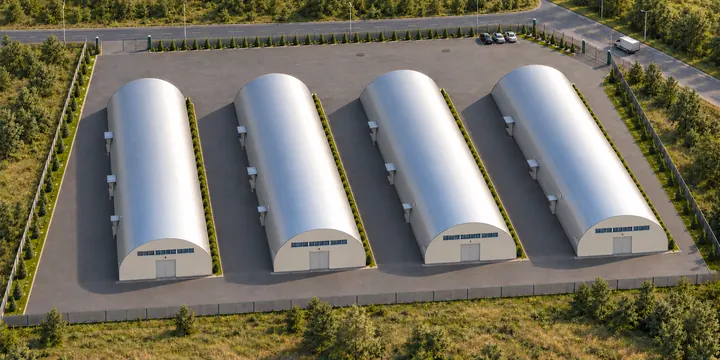

Пример: комплекс из четырёх арочных ангаров
На одной территории проработаны четыре отдельно стоящих арочных склада площадью около 1 500 м² каждый. В проекте увязаны размещение зданий, ворота, проезды, фундаменты и инженерное обеспечение.
В карточке объекта показаны схема размещения, иллюстративная визуализация и сведения о подготовленных проектных материалах.
Выполнены СПОЗУ, архитектурные и конструктивные решения, инженерные разделы, ПОС, ООС и мероприятия пожарной безопасности. В карточке представлены обезличенные разрешения на строительство четырёх зданий.
Вопросы о проектировании ангаров
Если ангар меньше 1500 м², он считается некапитальным и разрешение не нужно?
Площадь и название «ангар» сами по себе этого не определяют. Статус здания и необходимость разрешения проверяем по его характеристикам, назначению и условиям размещения. Подготовку и сопровождение проектной части до РНС можно включить в договор; решение о выдаче разрешения принимает уполномоченный орган.
Можно начать с готовой схемы изготовителя?
Да, направьте её вместе с предполагаемыми размерами, нагрузками и данными участка. Рассмотрим, какие решения можно использовать и что потребуется дополнить. Схема каркаса сама по себе не раскрывает фундаменты, участок и весь состав проекта здания.
Нужны ли изыскания для небольшого ангара?
Для расчёта основания и фундаментов нужны сведения о грунтах, для размещения здания — данные о рельефе и площадке. Необходимый состав изысканий определяют под конкретную задачу. Их выполняет специализированная организация; мы используем результаты при проектировании.
Неотапливаемый ангар всегда проще и дешевле?
Отопление — один из факторов. У холодного здания также рассчитывают несущие конструкции и фундаменты, учитывают нагрузки, ворота и условия эксплуатации. На трудоёмкость могут сильнее повлиять пролёт, грунты или оборудование.
КМ и КМД входят в проект автоматически?
Состав зависит от конструкции здания и задания. КМ раскрывает рабочие решения стального каркаса, КМД детализирует их для изготовления деталей и сборок. Нужные комплекты и требования изготовителя указываем в предложении отдельно.
Вы также изготавливаете и строите ангар?
Эта услуга — разработка проектной документации. Изготовление конструкций и строительство выполняют соответствующие подрядчики. Мы готовим согласованные материалы; порядок ответов на вопросы изготовителя и строителей определяем договором.
Что подготовить для начала
Для первого обсуждения достаточно места строительства, назначения здания и примерных размеров. Если документы уже есть, направьте:
- Сведения об участке, ГПЗУ и схему предполагаемого размещения.
- Желаемые длину, ширину, высоту и размеры ворот.
- Описание хранения или производства, температурный режим и число работников.
- Данные о стеллажах, погрузчиках, кран-балках и другом оборудовании с нагрузками.
- Имеющиеся отчёты изысканий и сведения об инженерных подключениях.
- Предложения изготовителя или существующие чертежи, если их планируется использовать.
После просмотра составим перечень исходных данных, необходимых для выбранных работ.
Стоимость и сроки
На расчёт влияют пролёты и высота, несущая схема, нагрузки, температурный режим, условия площадки и состав документации. Поэтому цену ангара определяем после разбора этих параметров.
Общие ориентиры проектирования складов и производственных зданий применимы только при совпадении их условий и состава работ с вашей задачей. Сроки выдачи и согласований фиксируем по этапам.
Из чего складывается стоимость
Смежные задачи: проектирование складов · проектирование производственных зданий.
Обсудим ваш ангар
Напишите, для чего нужно здание, где расположен участок и какие размеры планируются. Определим исходные данные, состав проектирования и следующий шаг.
