ПРИМЕР НАШЕЙ РАБОТЫ · МОСКОВСКАЯ ОБЛАСТЬ
Предпроектная проработка схемы планировочной организации земельного участка
Проверка возможности размещения складского комплекса: от конфигурации участка — к взаимному расположению зданий, проездов и вспомогательных сооружений.

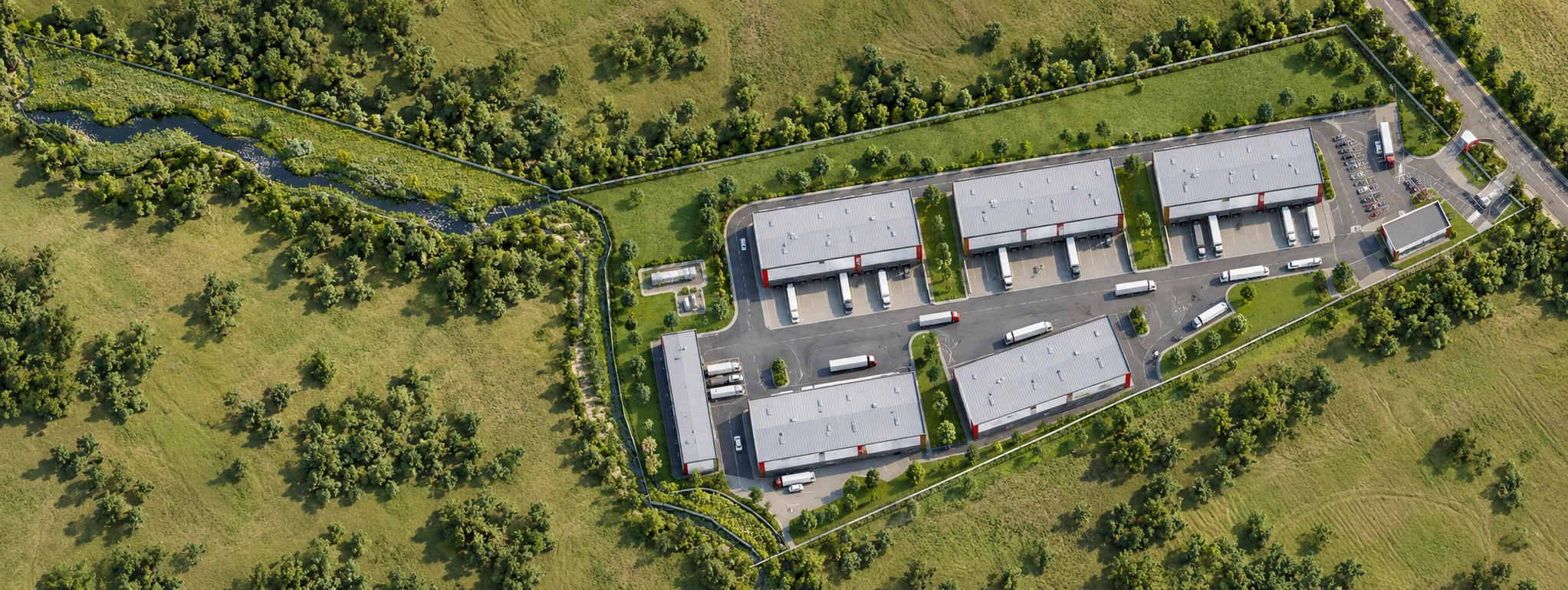

Визуализация по предпроектной проработке схемы земельного участка
4 га
Площадь земельного участка
≈ 1500 м²
Площадь каждого из пяти основных складов
Задача участка
Оценить, как разместить несколько складских зданий на участке сложной конфигурации, организовать подъезд и движение транспорта, предусмотреть погрузочные площадки и вспомогательные объекты. При проработке учитывались рельеф, существующие инженерные сооружения и обозначенные в исходных данных ограничения.
Что проработали
Размещение комплекса
Намечены пять основных складских корпусов около 1500 м², дополнительный склад, административный корпус и КПП. Показаны места для инженерных сооружений и озеленения.
Движение и обслуживание
Проработаны въезд, внутренние проезды, погрузочные площадки и парковка. Схема помогает оценить взаимное расположение складов и транспортных зон.
Рельеф и земляные работы
Подготовлены предварительные высотные решения и картограмма земляных масс. Эти материалы позволяют оценить объём подготовки территории для дальнейшего проектирования.
Результат для заказчика
Предварительная схема организации участка и графические материалы для обсуждения параметров складского комплекса и подготовки следующего этапа проектирования. Видно, где могут располагаться здания, как организовать транспорт и какие вопросы по рельефу требуют дальнейшей детализации.
Представлена предпроектная проработка 2024 года. Площади, высотные отметки и объёмы земляных работ предварительные и уточняются при дальнейшем проектировании.
Материалы предпроектной проработки
Нажмите на лист, чтобы открыть изображение крупнее. Штампы и идентифицирующие сведения скрыты в опубликованных изображениях.

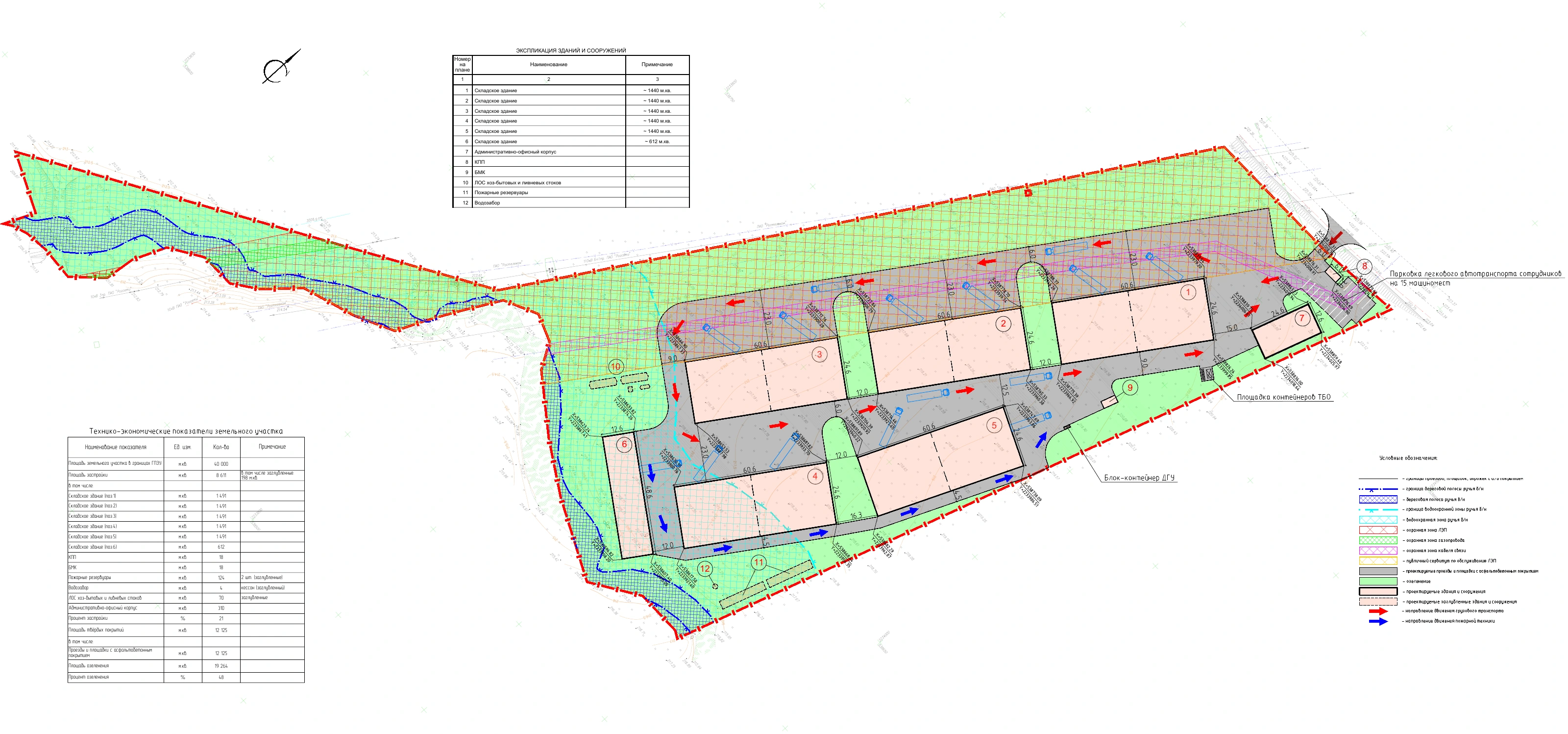

01 · Схема планировочной организации
Здания, проезды, площадки, инженерные объекты и озеленение в границах участка.

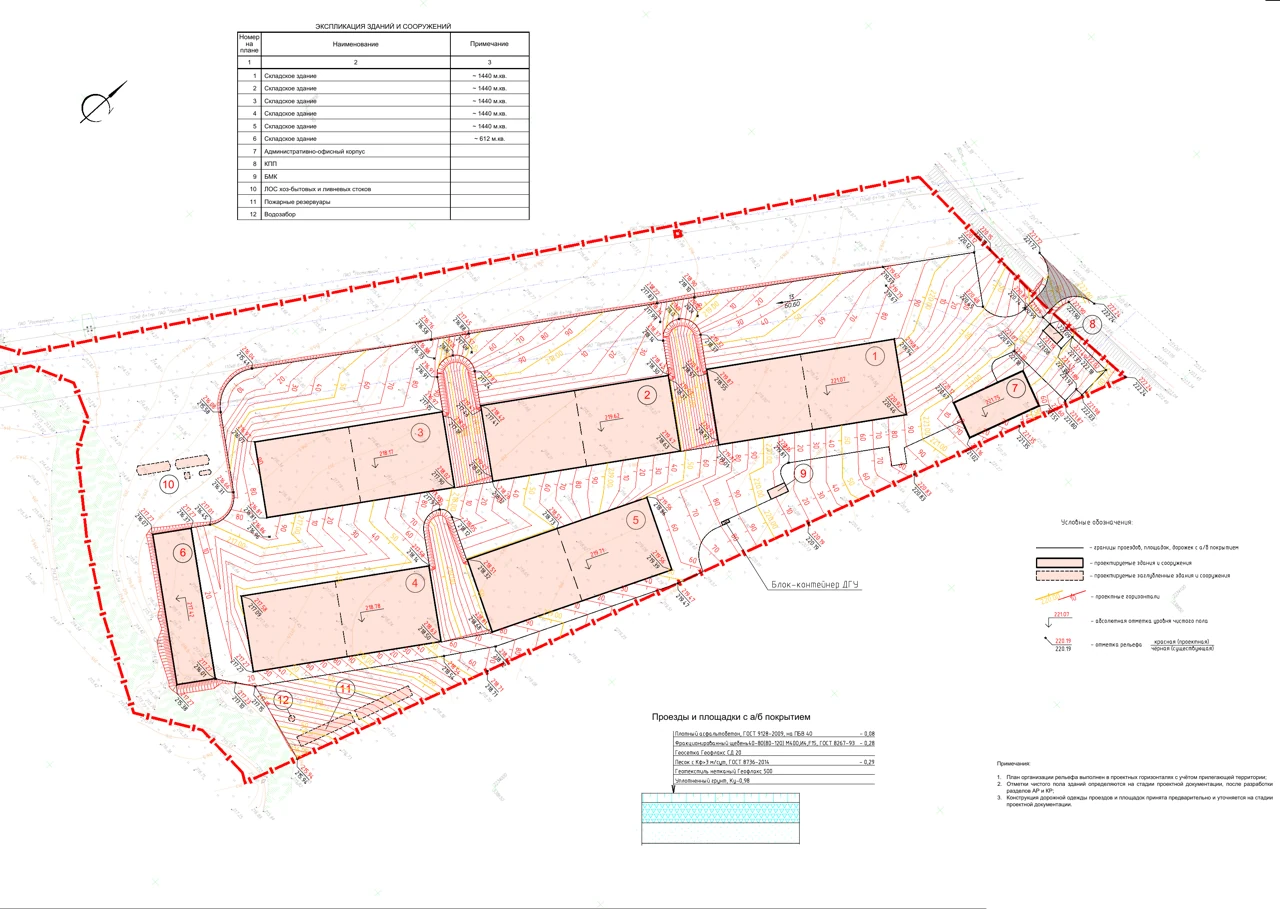

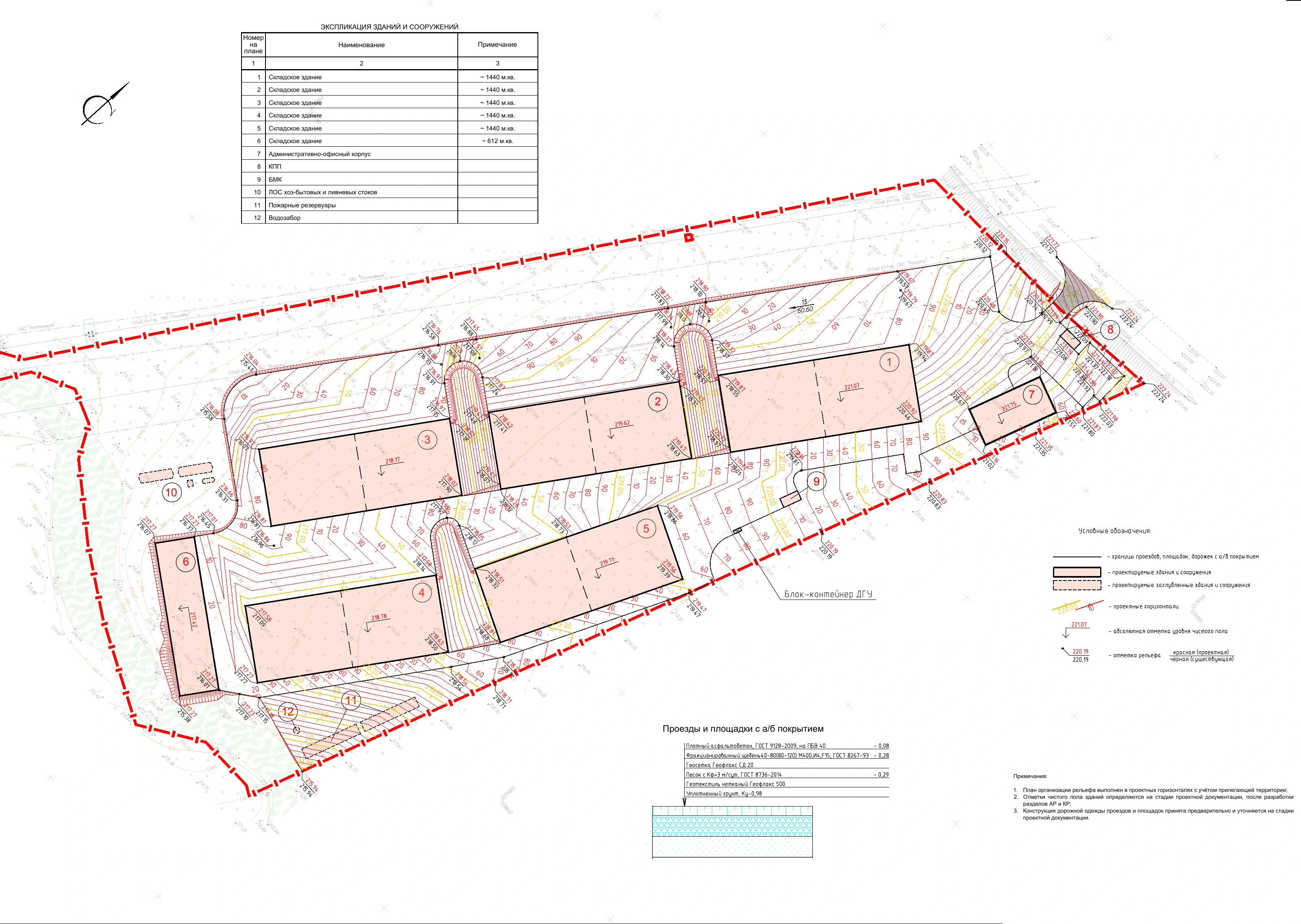

02 · Организация рельефа
Предварительные высотные отметки и увязка площадок с существующим рельефом.

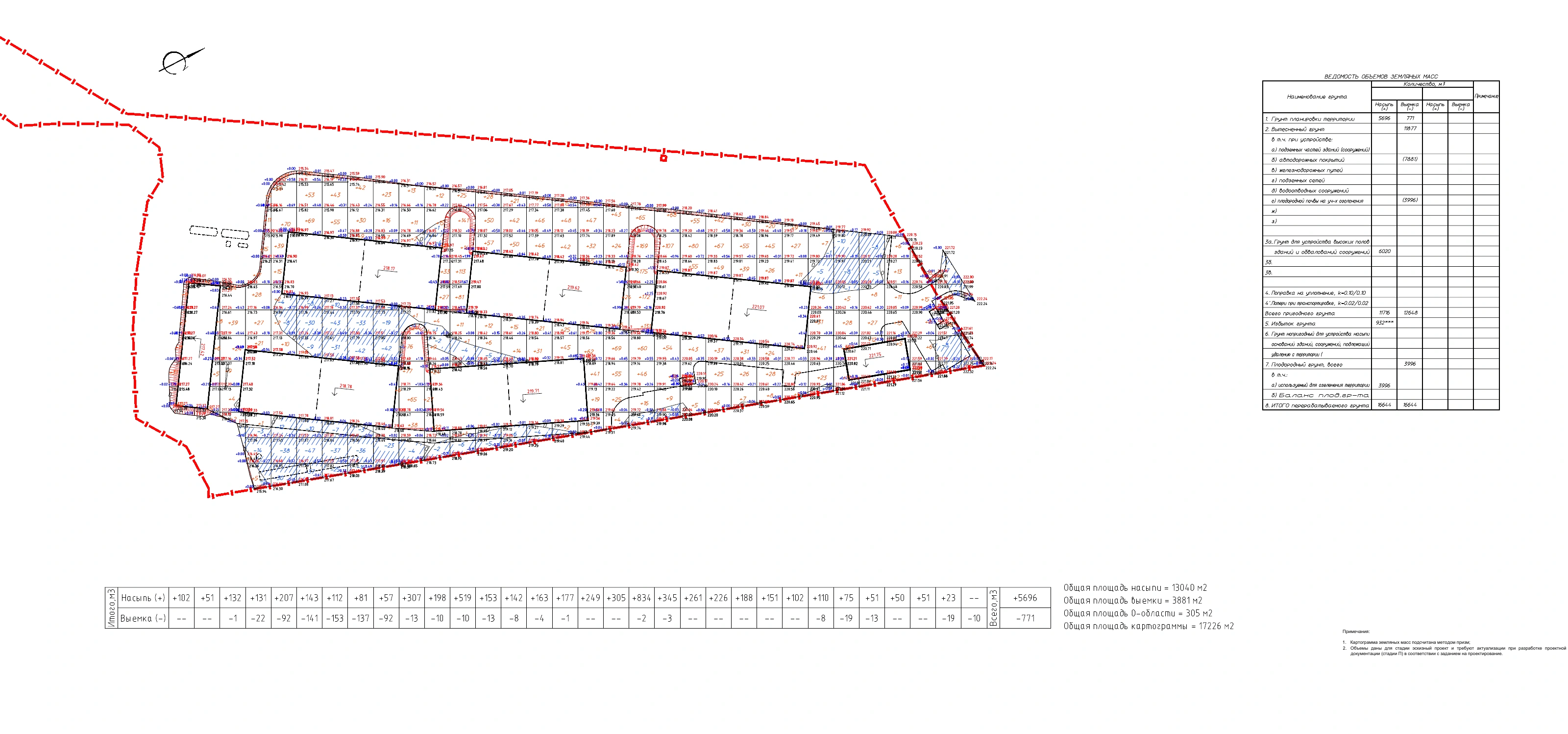

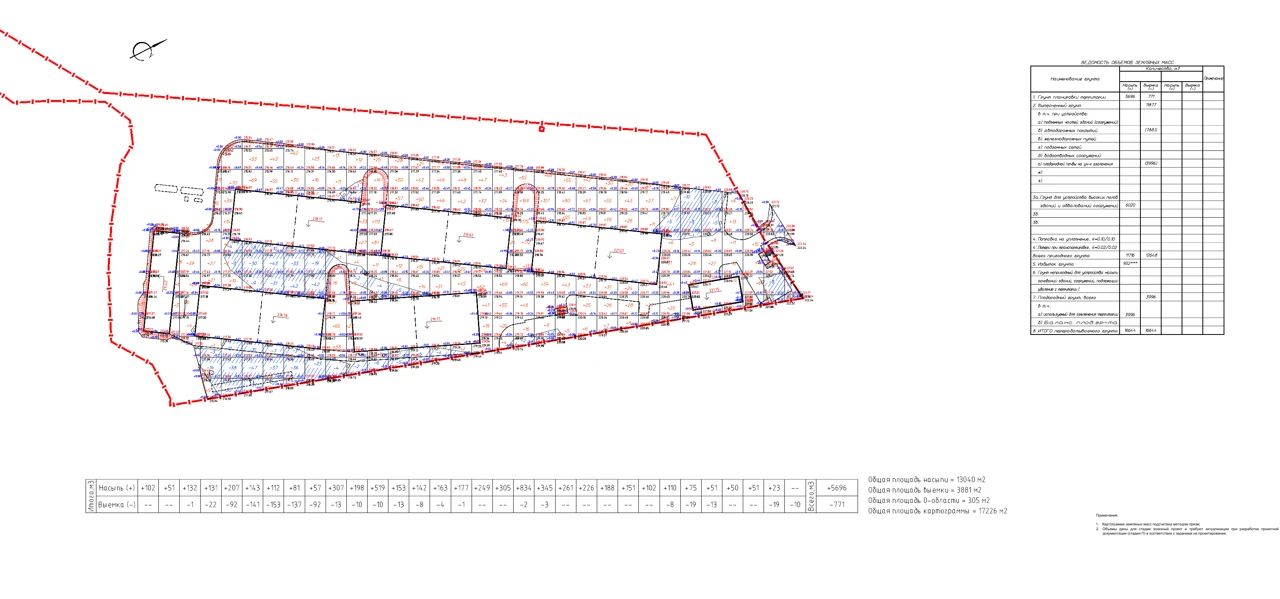

03 · План земляных масс
Предварительная оценка выемки, насыпи и баланса земляных работ.

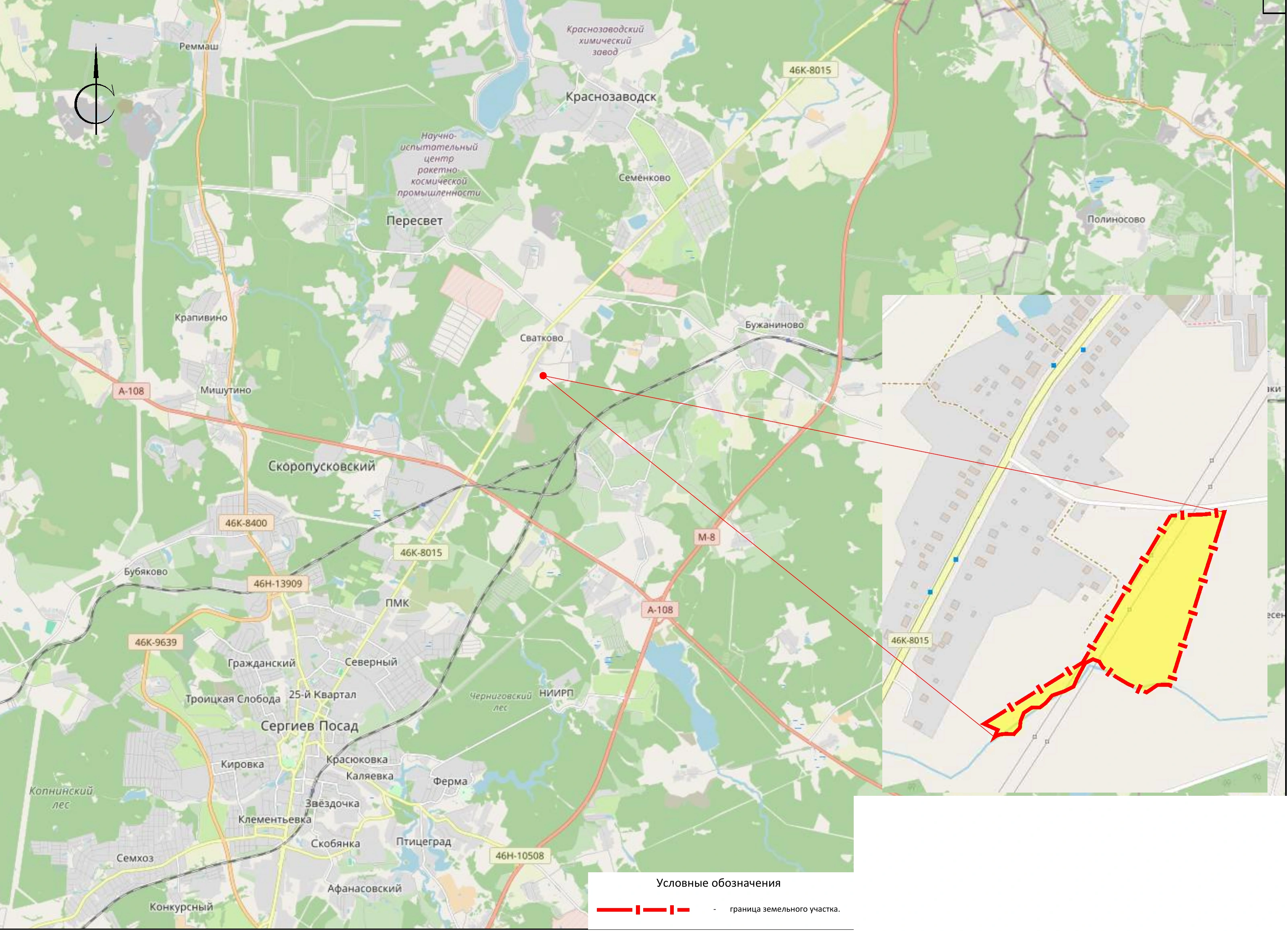

04 · Ситуационная схема
Положение участка относительно окружающей территории и дорожной сети.
